Elementos Filtrantes



Los elementos filtrantes son elementos cilíndricos o planos, construidos con tejido metálico y opcionalmente, con mallas de refuerzo o chapas perforadas cuando los requerimientos de trabajo lo precisen.

Las ventajas de la utilización de los tejidos metálicos son debidas a su propia naturaleza:

  • Resistencia a temperaturas elevadas y criogénicas.
  • Resistencia mecánica, al desgaste y al rayado.
  • Soldabilidad.
  • Magnetismo en caso de utilización de aceros ferríticos, o bien de amagnetismo cuando se utilizan aceros inoxidables austeníticos.
  • Alta precisión y estabilidad de la malla.
  • Reproducibilidad de los resultados.
  • Indeformabilidad de las mallas durante el filtrado.
  • Elevadas porosidades.

Por todo ello, los filtros fabricados con tejidos metálicos son especialmente apropiados cuando:

  • Se trate de trabajar en ambientes agresivos y/o corrosivos.
  • Filtración de elementos radiactivos.
  • Separación y/o filtración de elementos orgánicos.
  • Filtración en equipos o instalaciones de industria bioquímica o farmacéutica.



¿Cómo escoger el tejido metálico adecuado?

En primer lugar, hay que determinar el material o aleación del mismo. Los factores que lo determinan son:

  • la naturaleza de los productos a tratar,
  • la temperatura de trabajo,
  • y la presencia de contaminantes eventuales.

En segundo lugar, hay que determinar la luz de malla o abertura, qué viene condicionada por:

  • el tamaño de las partículas,
  • y su distribución granulométrica.



Cilindros y Tamices Filtrantes

Los cilindros y tamices filtrantes se fabrican a partir de 10 mm.Ø y longitudes a demanda. Rango y filtración: a partir de 8 µm en mallas filtrantes tipo REPS y de 20 µm en mallas ISO 9044.

También se fabrican con chapas perforadas de perforación redonda (a partir de 500µm.Ø) o cuadradas (a partir de 4 x 4 mm.).

Se pueden fabricar en distintos acabados: pulidos, con refuerzos, fondos ciegos, roscas o asas de extracción. Las aplicaciones principales de este tipo de manipulados son:

  • Filtros hidráulicos.
  • Retención de partículas en suspensión en fases líquidas.
  • Prefiltración.
  • Filtración de seguridad.
  • Cartuchos filtrantes para el reciclado de plásticos.
Cilindro tejido metálico inoxidable
Filtro con valona
Filtro cilíndrico
Filtro cilíndrico con asa
Filtro cilíndrico de chapa perforada redonda
Filtro cesta cilíndrica de chapa perforada con fondo
Filtro cilíndrico truncado de chapa perforada

Discos de tela metálica

Los discos de tela metálica se fabrican a partir de 7,00 mm.Ø. Rango de filtración: a partir de 8 µm en mallas filtrantes tipo REPS y de 20 µm en mallas ISO 9044.

Pueden fabricarse también con aros de aluminio o acero inoxidable.

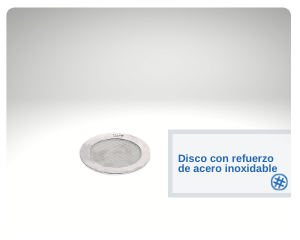

Disco con refuerzo de acero inoxidable

Cestos filtrantes

Los cestos filtrantes son piezas realizadas por encargo en donde se requiere el perfecto acoplamiento de la cesta en continentes de diversos tamaños y formas, y llevar asas de extracción. En función de la abertura de la malla es preciso fabricarlos con malla o chapas perforadas de soporte.

Se utilizan principalmente como cestas para la extracción de partículas gruesas en suspensión.

Los materiales más frecuentes utilizados para la fabricación son los aceros inoxidables austeníticos AISI-304 o AISI-316.

Cesta de chapa perforada
Filtro cilíndrico de tejido metálico inoxidable
pieza especial de tejido metálico inoxidable

Recambios y tamices Farma

Para la Industria Farmacéutica, fabricamos una amplia gama de recambios para equipos de granulación, de molienda y de secado, adaptándonos a los exigentes requerimientos de este sector.

En todos estos equipos, la utilización de aceros inoxidables AISI-316 o AISI-316-L es obligada, así como de adhesivos FDA cuando constructivamente sea necesario.

En función del uso de estos recambios, podemos fabricar distintos modelos:

  • Tamices para granuladoras, construidos con tejido metálico, chapas perforadas. Piezas marcadas por láser para su identificación y trazabilidad. Acabados con pulido mecánico tipo espejo o electropulido.
  • Tamices circulares
  • Remallado de tamices de proceso.
  • Filtros metálicos para captación o filtrado de polvo.
Recambio tamiz granuladora 18 ventanas aisi 316
Recambio Farma con junta FDA
recambio tamiz granuladora inox aisi 316
Recambio tamiz granuladora con malla inox aisi 316
Tamiz granuladora 8 ventanas
